종이 튜브 제조 기계

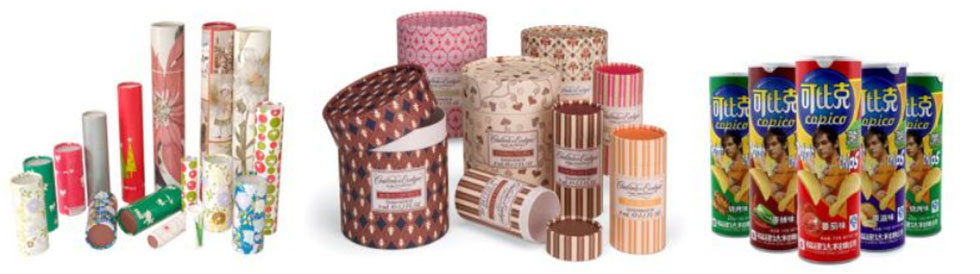

종이 튜브 제조 기계는 복합 포장 캔, 소형 포장 롤 코어 및 사무용품 용 종이 튜브를 포함한 다양한 목적으로 종이 튜브 가공에 적합합니다. 한 기계의 접착, 롤링 및 절단을 통합하여 나선형 종이 튜브를 효율적으로 제조합니다.

기능 설명 :

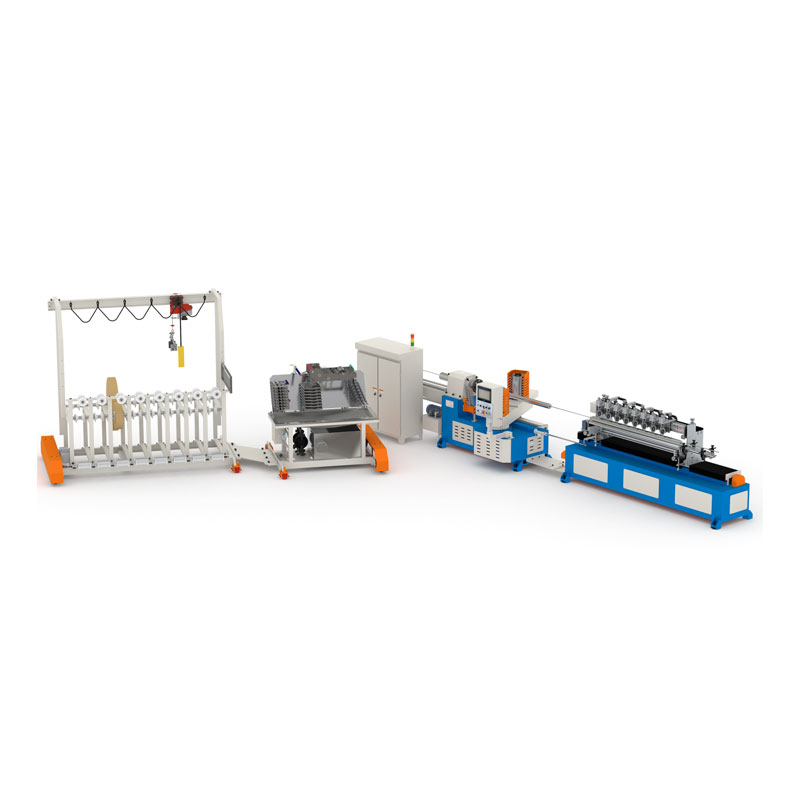

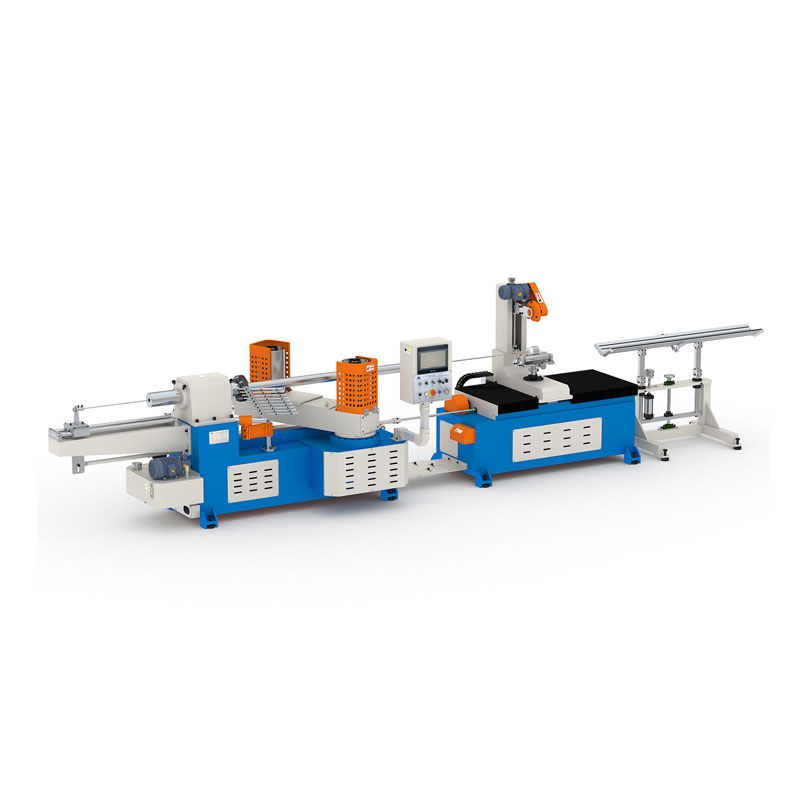

PTE2-120 종이 튜브 제조 기계, 전체 설계는 소형 구조, 안정적인 작동, 단순성 및 효율성을 추구하며 작동 및 유지 관리가 쉽습니다.
두께가 10mm 미만인 3 인치 종이 튜브 (내 직경 76.2mm)의 표준 생산은 최대 생산 지관 내부 직경은 200mm입니다.
생산 사용 참조 : 화학 섬유 용 종이 튜브, 다양한 포장 복합 캔, 다양한 소규모 산업용 종이 코어 튜브.
나선형 종이 튜브의 생산은 접착, 와인딩, 필요에 따라 절단에 이르기까지 완료됩니다.

사양

제품 기능

1. 프레임 구조는 고강도 강철, CNC 절단 및 용접으로 만들어져 강성 강성, 작은 변형 및 전체 기계의 부드러운 작동을 보장합니다.

2. 메인 드라이브는 강화 기어 표면 풀 오일 욕조 기어 감소를 채택하며, 이는 조용한 작동, 저 열 및 강한 드라이브의 장점이 있습니다.

3 주 모터는 벡터 고 토크 인버터 속도 조절을 채택합니다. 정확한 속도 제어를 달성하십시오

4. 유압 벨트 장력 장치, 벨트 장력 센서, 벨트 각도 센서가 장착되어있어 벨트 상태를 자동으로 수정하고 달리기 균형을 향상시킬 수 있습니다.

5. CNC 동기식 전단 시스템이 장착 된 전단 테이블은 정밀 볼 스크류 및 고성능 서보 모터에 의해 구동됩니다.

6. 펄스 고정 길이 제어 기능과 피드 포워드 보상 기능이 장착되어있어 다른 속도에서 종이 튜브 길이의 정확한 일관성을 보장합니다.

7. 이중 PLC 제어 시스템 채택, IO 출력 제어 및 기능 작동은 반응 속도 및 절단 시스템의 길이 일관성을 최적화하기 위해 별도로 제어됩니다.

8. 새로운 작동 패널, 대형 컬러 터치 스크린 휴먼 머신 인터페이스 작업이 장착되어 있습니다. 9. 다기능 하단 종이 공급 장치 장착, 용지 중단 자동 정지 기능

10. 통합 종이 벨트 운송 시스템에서 모든 조정은 전기 액추에이터에 의해 균일하게 제어됩니다.

11. 모듈 식 전기 설계, 합리적인 구조,보다 효율적이고 편리한 유지 보수.

12. 산업 네트워크 확장 지원, Modbus TCP와 호환되는 장비 연결 제어 및 원격 유지 보수를 실현할 수 있습니다.
