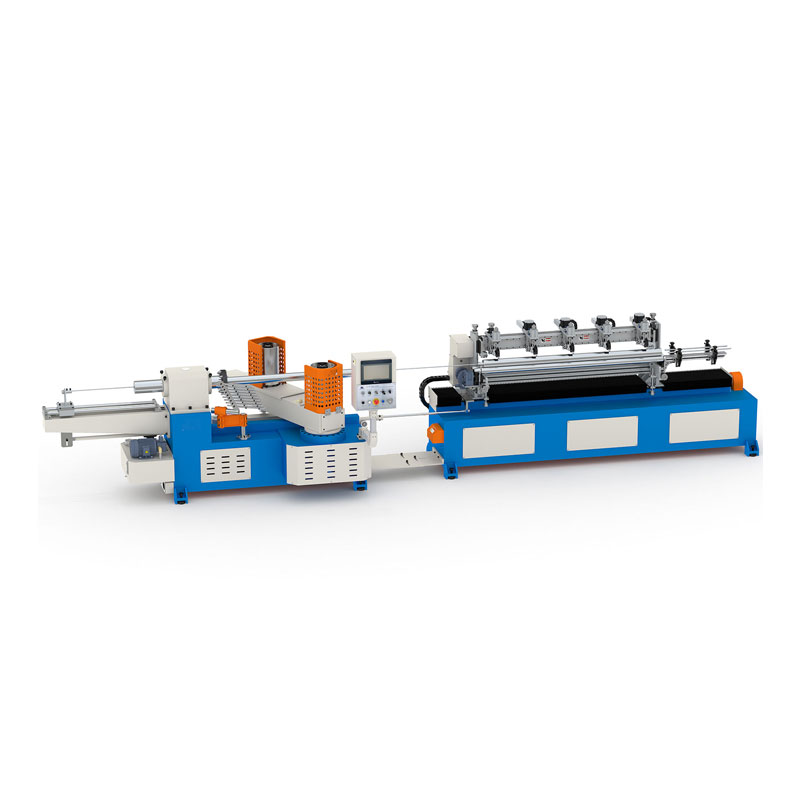

멀티 커터 페이퍼 튜브 제조 기계

멀티 커터 페이퍼 튜브 제조 기계는 복합 용지 캔, 소형 코일 코어 및 사무용 종이 튜브의 제조에 널리 사용됩니다. 연속적이고 효율적이며 안정적인 프로세스로 접착, 나선형 롤링 및 절단 공정의 동시 완성을 달성 할 수 있습니다.

기능

"E"시리즈 멀티 블레이드 머신은 사용자에게 간단하고 우아한 디자인 스타일, 컴팩트하고 합리적인 구조적 레이아웃 및 우수한 장비 안정성으로 고성능 종이 튜브 생산 솔루션을 제공합니다.

일반적으로 종이 튜브 3 인치 (ID76.2mm), 3mm 미만의 최대 벽 두께, 가장 큰 튜브 ID는 최대 120mm를 만들 수 있습니다.

주로 작은 크기와 짧은 튜브를 만드는 데 사용되며 한 번에 여러 섹션으로자를 수 있습니다.

기계 사양

특징

1. 멀티 나이프 절단 시스템은 후속 보조 절단, 프로세스 절약 및 효율성 향상없이 세트 길이에 따라 종이 튜브를 직접 절단 할 수 있습니다.

2. 주 기계는 두꺼운 강철 구조를 채택하고 2 차 정밀 절단 및 용접을 겪어 장비가 더 안정적이고 내구성이 뛰어납니다.

3. 메인 드라이브는 노이즈가 적고 열, 고속 및 높은 토크의 기어 감소를 채택합니다.

4. 주 모터는 지능형 벡터 주파수 변환 제어를 채택하여 민감한 속도 조절과 높은 부하 적응성을 달성합니다.

5. 유압 장치가 장착되어 벨트 장력을 조정하고 벨트 장력 센서와 벨트 각도 센서가 장착되어 안정적인 운송을 달성합니다.

6. 동기 절단 시스템이 장착 된 절단 테이블은 고정밀 볼 스크류와 고성능 서보 모터로 구동됩니다.

7. 프론트 엔드 피드백 보상 기능과 함께 펄스 길이 고정 제어가 장착되었습니다.

8. 듀얼 PLC 제어 시스템을 채택하면 IO 출력 제어 및 기능 작동이 독립적으로 제어되어 절단 응답 속도와 더 높은 절단 정확도를 향상시킵니다.

9. 새로운 제어판과 대형 컬러 호스트 터치 인터페이스 채택.

10. 다기능 바닥 용지 전달 구조, 종이 브레이크 스톱.

11. 통합 종이 롤 홀더, 접착제 홀더 및 용지 공급 성분은 모두 전기적으로 제어됩니다.

12. 모듈 식 설계는 회로 연결을 단순화하여 매일 유지 보수 및 교체가보다 효율적입니다.

13. 금형 보조 설치 장치가 장착되었습니다.

14. 선택적 네트워크 모듈은 Modbus TCP 프로토콜을 지원하는 원격 모니터링 및 유지 보수를 달성하기 위해 여러 장치 및 어셈블리 라인에 연결할 수 있습니다.

15. 다양한 프로세스 요구 사항을 충족시키기 위해 열 밀봉 장치 및 컬러 마크 센서 구성을 지원합니다.

기계 세부 사항

멀티 커터 장치, 선택적 자동 나이프 조정 구성

종이 튜브 운송 장치, 절단 용지 튜브를 다음 과정으로 운송합니다.

유압 벨트 허브, 자체 조정 가능한 벨트 장력
