자동 스팟 UV 코팅기

자동 스팟 UV 코팅기

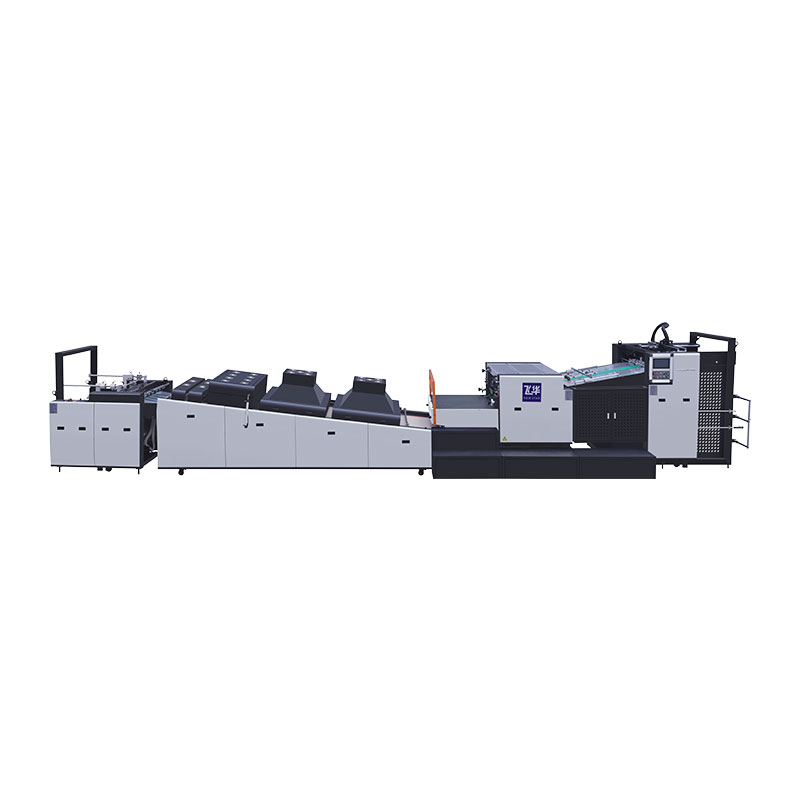

NEW STAR의 자동 Spot UV 코팅기는 국내외 선진 기술을 결합한 고성능 코팅 솔루션입니다. Spot 코팅과 전체 코팅이 모두 가능합니다. 이 기계는 포장, 책 표지, 기타 인쇄 마감과 같은 인쇄물을 향상시키는 데 이상적입니다.

표준 기계 구조

1. 자동 공급 장치
2. 다목적 코팅 모듈 (UV 바니시/수성 유광 바니시)
3. 적외선 건조 조립
4. UV 경화 시스템
5. 자동 자재 수집 시스템

6. 자동 제어 메커니즘

옵션 장비

1. 논스톱 공급 및 전달 메커니즘

2. 프리스태커 장치

3. 세라믹 아니록스 롤러

매개변수

주요 특징

이 자동 스팟 UV 코팅기는 책, 광고, 색상 상자, 포스터, 포장과 같은 인쇄물에 스팟 및 전체 UV 코팅을 적용하여 최종 제품의 모양과 품질을 향상시킬 수 있습니다.

1. 자동 스팟 UV 코팅기에는 용지 사전 적재 시스템이 장착되어 있어 작동 중 수동 조작 없이 논스톱 연속 공급 및 배송이 가능하여 간단하고 효율적입니다.

2. 이 장비는 높은 수준의 지능을 갖추고 있어 원버튼 시작 및 속도 조정을 지원합니다. 이는 일반 분할 제어 방법보다 훨씬 빠르고 효율적입니다.

3. 샤프트 헤드가 55mm 확대되어 고속 작동시 안정성, 변형 방지 및 더 나은 코팅 결과를 보장합니다.

4. 동기식 벨트 구동 장치는 작동 중에 진동이 거의 느껴지지 않아 작동 안정성이 뛰어납니다.

5. 오일 실드는 정밀도가 높으며 기존 디자인에 비해 물 유입에 덜 민감합니다.

6. 고효율 오프셋 프레스 피더(12,000매/시간)를 탑재하여 빠르고 안정적인 장비 운영이 가능합니다.

7. 고급 사전 스태킹 시스템을 사용하면 지속적인 용지 공급이 가능하여 용지 공급 시간이 크게 단축되고 수작업 강도가 낮아집니다.

8. 잉크 공급 측면에서 세라믹 아닐록스 롤러(80-120 메쉬)가 장착되어 균일하고 섬세한 잉크 출력을 보장하고 다양한 잉크 유형을 지원하며 평방 미터당 3-10g의 코팅 중량을 달성합니다.

9. 내부 오일 회로 순환과 결합된 폐쇄형 스크레이퍼 설계는 잉크 누출을 효과적으로 방지하고 잉크 소비 및 낭비를 줄일 수 있습니다.

10. 주요 기계는 오프셋 인쇄 톱니형 공급을 사용하므로 다양한 두께의 용지를 원활하게 작동할 수 있습니다.

11. 유연한 경화 조절을 위해 각각 독립적으로 제어되는 18개의 적외선 램프와 3개의 UV 램프가 장착되어 있습니다.

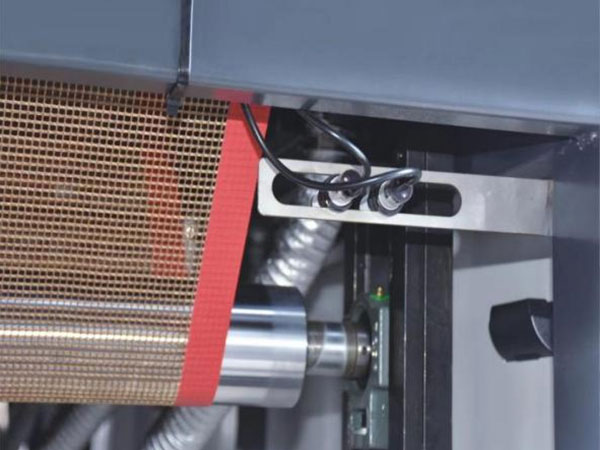

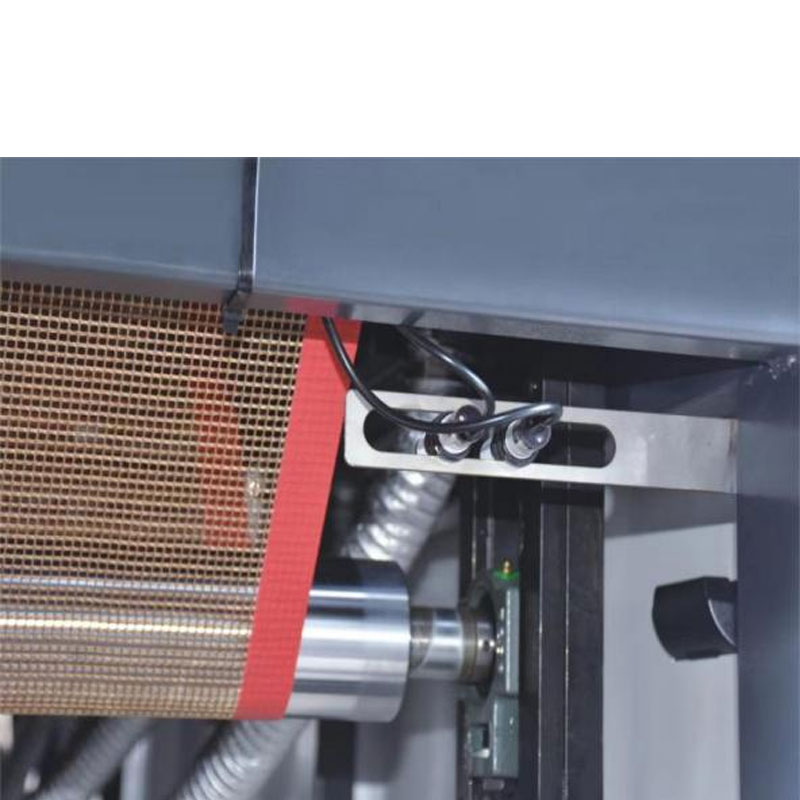

12. 에어나이프는 양쪽에서 균일하게 조이는 고정밀 편차 보정으로 작동이 쉽고 메쉬 벨트 손상을 방지합니다.

13. 내구성이 뛰어난 3롤러 시스템(치아, 플레이트, 아닐록스)을 장착하여 수성, 유성, 잉크흡수성 소재에 균일한 코팅을 보장합니다.

구성

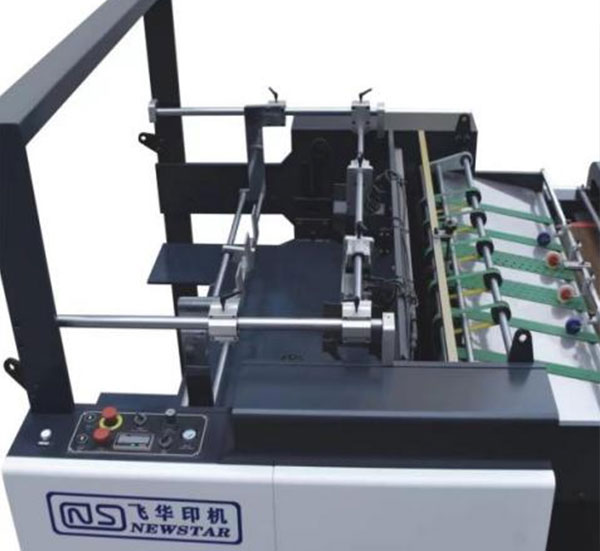

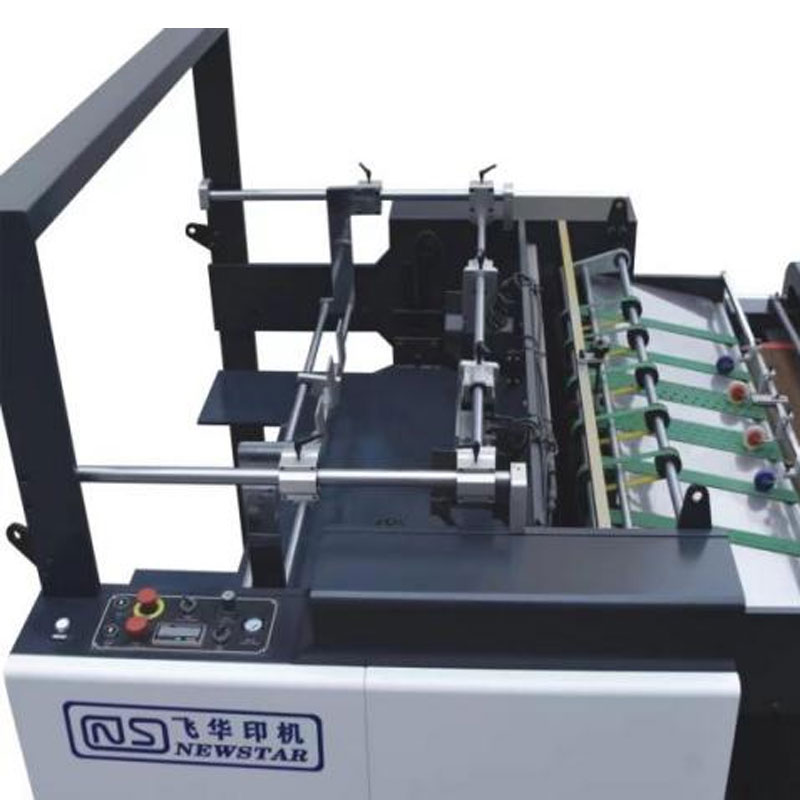

1. 자동 공급 장치

- 자동 Spot UV 코팅기는 시간당 12,000매 고속 오프셋 공급 장치를 통합하여 빠르고 안정적인 작동을 제공합니다.

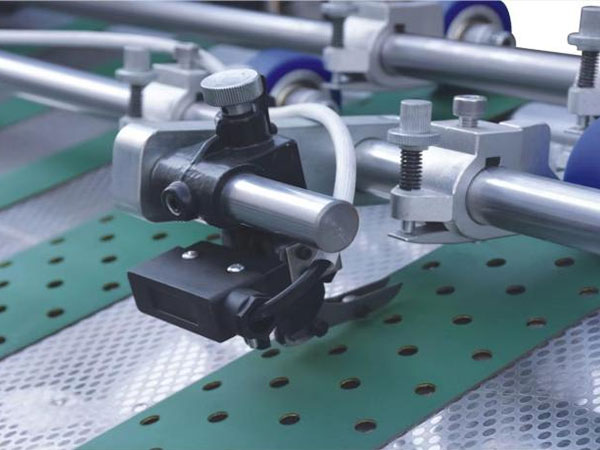

- 광전지 제어 및 자동 리프팅 기능을 탑재하여 보다 정밀한 작동을 보장합니다.

- 피더 리프팅에 대한 이중 안전 보호 기능을 갖춘 기계는 보안을 최우선으로 생각합니다.

- 업그레이드된 사전 적재 시스템으로 자동 용지 공급이 가능해 시간과 인건비가 절감되는 것이 장비의 핵심 장점입니다.

2. 코팅 장치(기유 코팅 헤드)

- 코팅 속도 : 6,000~7,500장/시간.
- 대구경 임프린트 드럼(동적 균형)은 평평한 유막을 보장합니다. 스크레이퍼와 함께 사용되는 이중 샤프트 오일 전달을 통해 오일 양을 더 효과적으로 제어할 수 있습니다.
- 코팅 드럼은 나사 고정 클램프를 사용하므로 간단하고 내구성이 뛰어납니다.
- 가역적 롤러 오일 전달: 손쉬운 변환, 유연한 두께 조정.
- 선택 사항: 캐비티 스크레이퍼 또는 표준 스크레이퍼가 있는 세라믹 아닐록스 롤러.

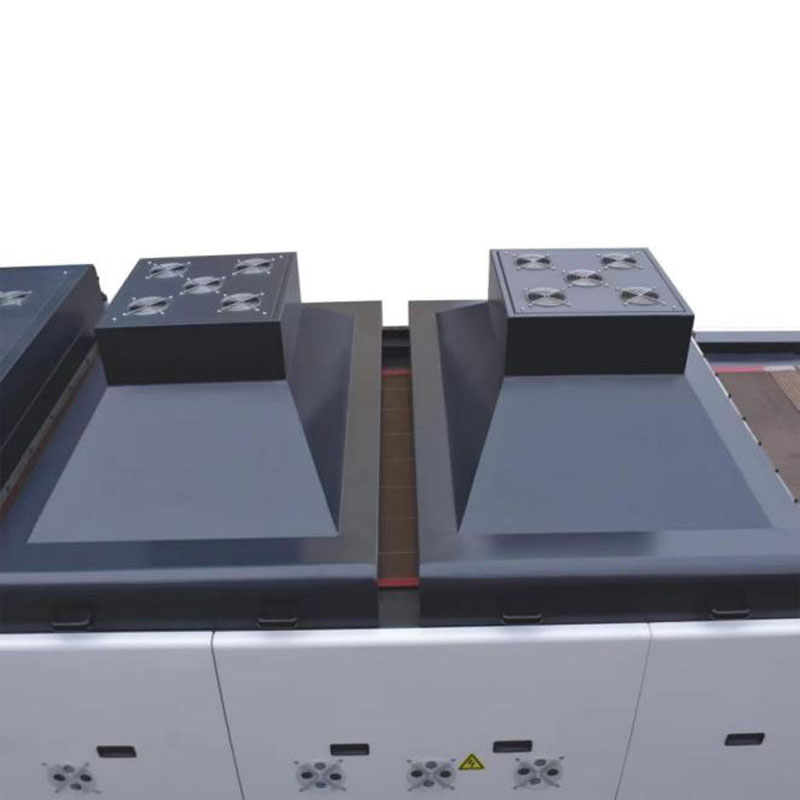

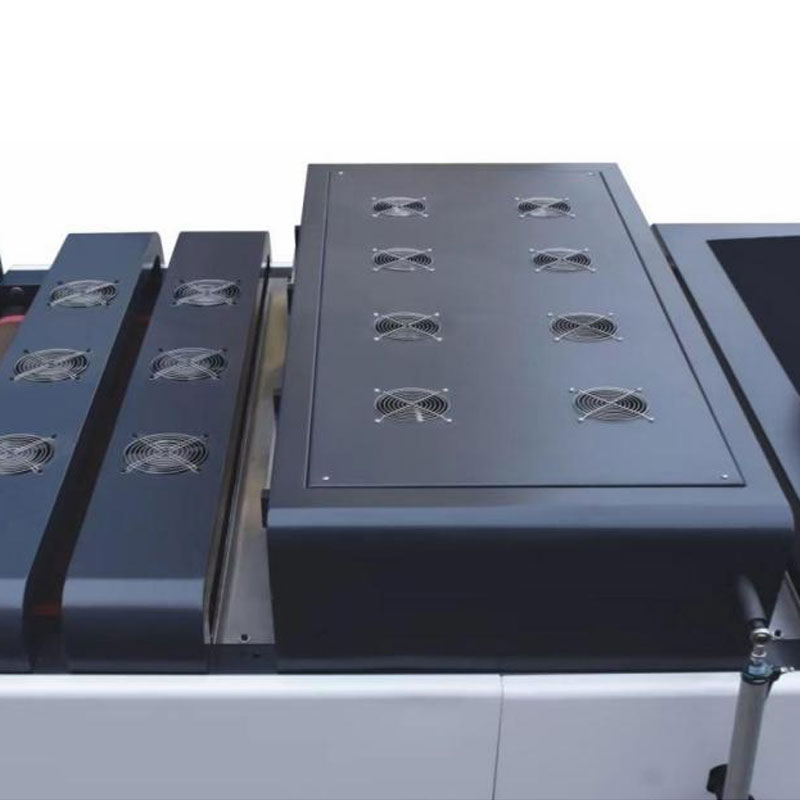

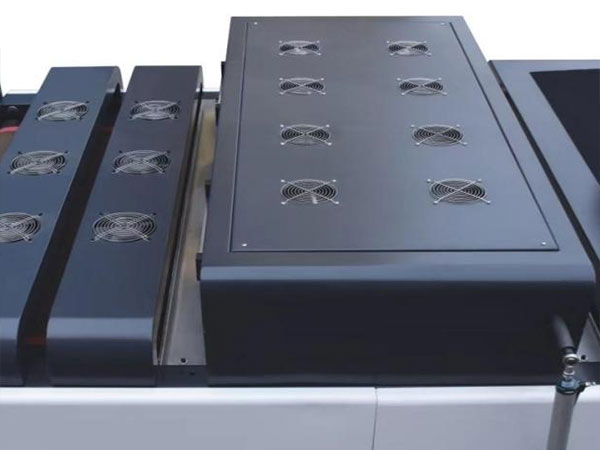

3. UV 건조기 및 IR 건조기

- UV 건조: 신속한 UV 바니시 경화를 위한 3개의 UV 수은 램프.
- 전체/반 조명 전환을 지원합니다.
- 자동 온도 조절 및 전자 결함 보호 기능이 내장되어 있습니다.

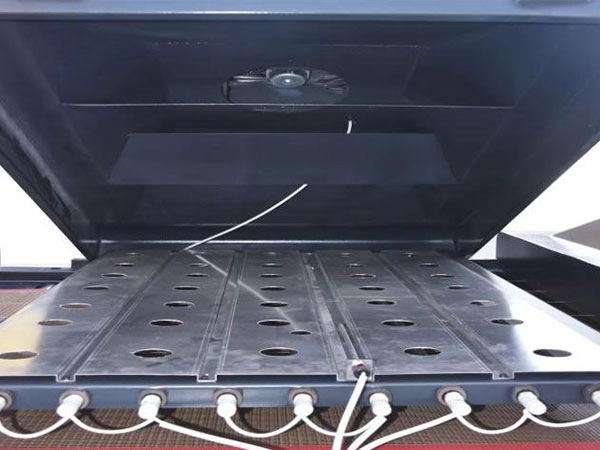

- 수성 바니시 경화를 위한 수성 IR 건조.

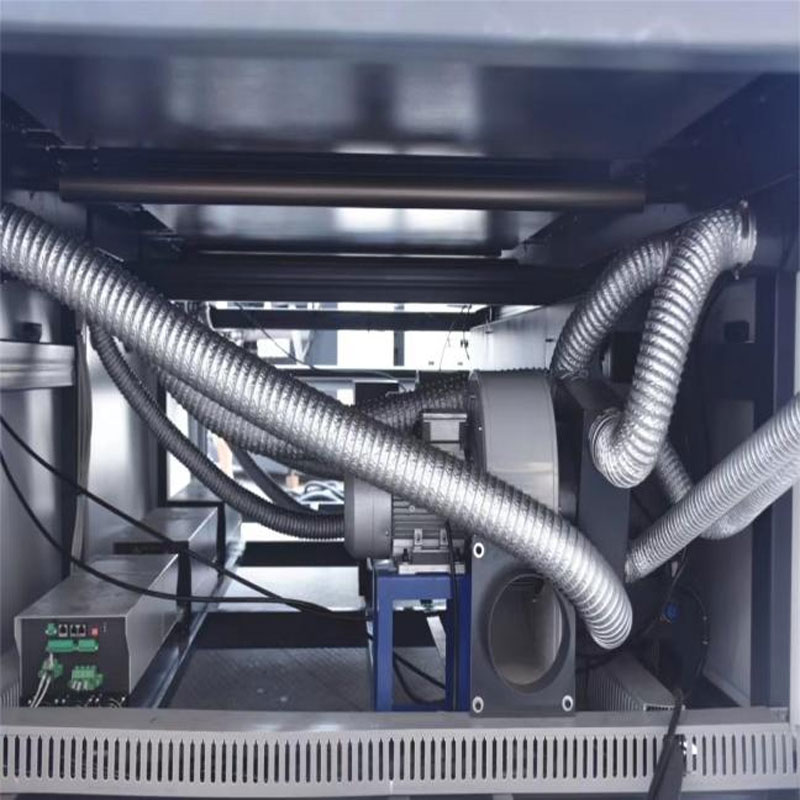

4. 냉각 시스템

- 종이가 건조된 후 급속 공냉되어 들러붙지 않고 종이가 더 빨리 건조됩니다.

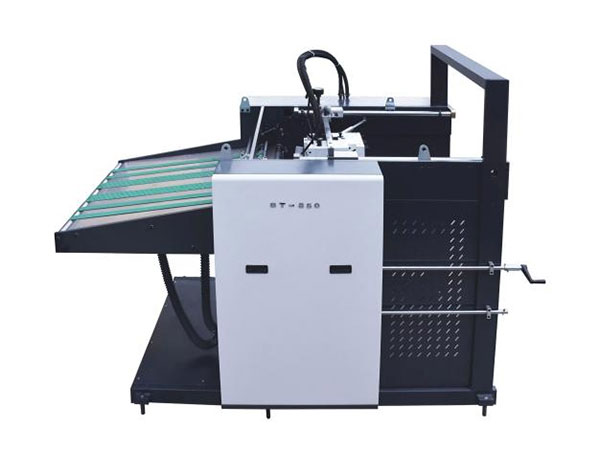

5. 자동 용지 적재기

-자동 리프팅 기능을 갖춘 광전 용지 제어.

- 피더 리프팅을 위한 이중 안전.

- 공압식 종이 플랩 기능을 갖추고 있어 종이 두드리는 횟수와 시간을 맞춤 설정할 수 있어 종이 출력의 깔끔함을 보장합니다.

- 용지 정렬이 잘못되면 자동으로 내려갑니다.

6. 자동 제어

- 안전성과 신뢰성을 위해 주파수 변환 속도 조절 기능을 갖춘 모터입니다.

- 전체 기계 PLC 프로그래밍 가능 제어: 간단한 조작, 쉬운 유지 관리.

- 모든 케이블은 퀵 커넥터를 통해 연결되어 설치가 용이합니다.
