헤비 듀티 종이 튜브 제조 기계

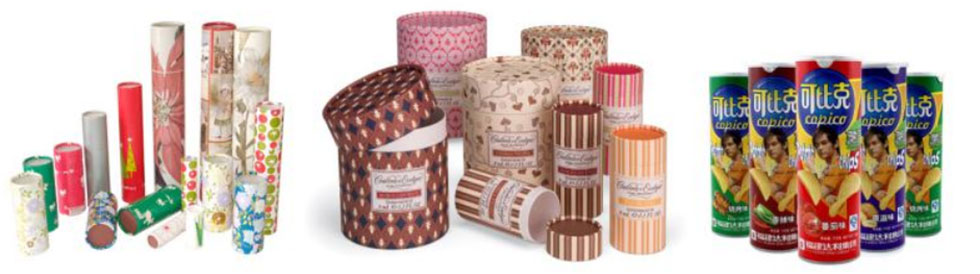

화학 섬유 종이 튜브, 다양한 복합 구조 제지 캔 및 소형 산업 종이 튜브를 생산하는 데 사용할 수 있습니다. 이 기계는 나선형 종이 튜브를 형성 할 수 있으며 접착, 와인딩 및 절단 기능을 하나로 통합하여 작동을 효율적이고 편리하게 만듭니다.

기능

"E"중단 용지 튜브 제작 기계, 디자인 아이디어 간단한 、 콤팩트 、 안정.

종이 튜브를 만드는 표준 3”(ID76.2mm), 10mm 미만의 최대 벽 두께, 가장 큰 튜브 ID는 최대 200mm까지 할 수 있습니다.

사양

특징

1. 전체 기계 프레임은 두꺼운 강철 플레이트로 만들어지며 2 차 가공을 통해 용접되어 장비의 안정성과 내구성을 크게 향상시킵니다.

2. 주 전송 시스템은 기어 감소 구조를 채택하며, 이는 낮은 작동 노이즈, 저 열 생성, 고속 및 고 토크의 특성을 갖는 기어 감소 구조를 채택합니다.

3. 유연하고 효율적인 가변 속도 작동을 달성하기 위해 주 모터를 제어하기 위해 고 토크 벡터 인버터가 장착되어 있습니다.

4. 유압 메커니즘 연결 장력과 각도 센서가 장착되어있어 벨트 장력을 자동으로 조정하여 안정적인 작동을 보장합니다.

5. 볼 스크류와 서보 모터의 조합을 사용하여 고정밀 및 고 대응 절단 작업을 달성하는 동기 절단 시스템이 장착되어 있습니다.

6. 절단 길이가 항상 다양한 속도에서 일관되도록하기 위해 펄스 신호 및 피드 포워드 보상 시스템이 장착되어 있습니다.

7. 이중 독립 PLC 아키텍처를 통해 신호 제어 및 기능 계산을 분리하여 절단 효율 및 길이 제어 정확도를 최적화합니다.

8. 새로 업그레이드 된 대형 스크린 컬러 터치 스크린 인터페이스는 작업을보다 편리하게 만들고 인터페이스를보다 보이게 만듭니다.

9. 지능형 종이 공급 장치가 장착 된 경우 종이가 끊어지면 오해를 방지하기 위해 자동으로 감지하고 멈 춥니 다.

10. 전기 제어를 갖는 통합 구조는 종이 롤 홀더, 접착제 코팅 랙 및 종이 공급 메커니즘을 효율적으로 통합합니다.

11. 전체 기계의 전기 배선의 모듈 식 설계는 시스템 교체의 유지 관리 및 편의성을 향상시킵니다.

12. 네트워크 기능의 확장, 생산 라인 또는 기타 장비 연결을 지원하며 원격 모니터링 및 유지 보수 기능이 있으며 표준 산업 통신 프로토콜 MODBUS TCP를 지원합니다.

기계 세부 사항

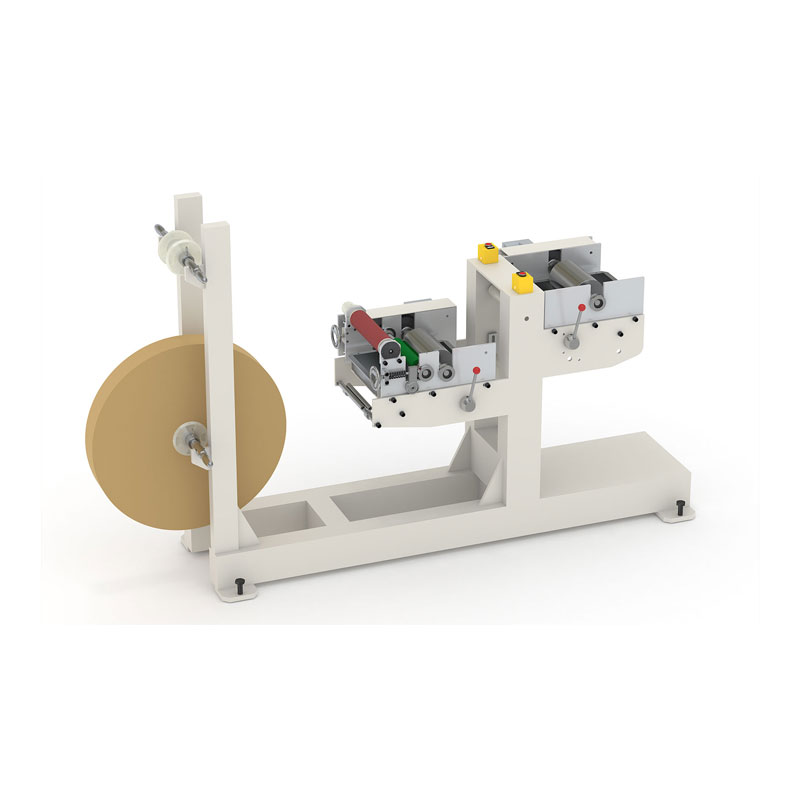

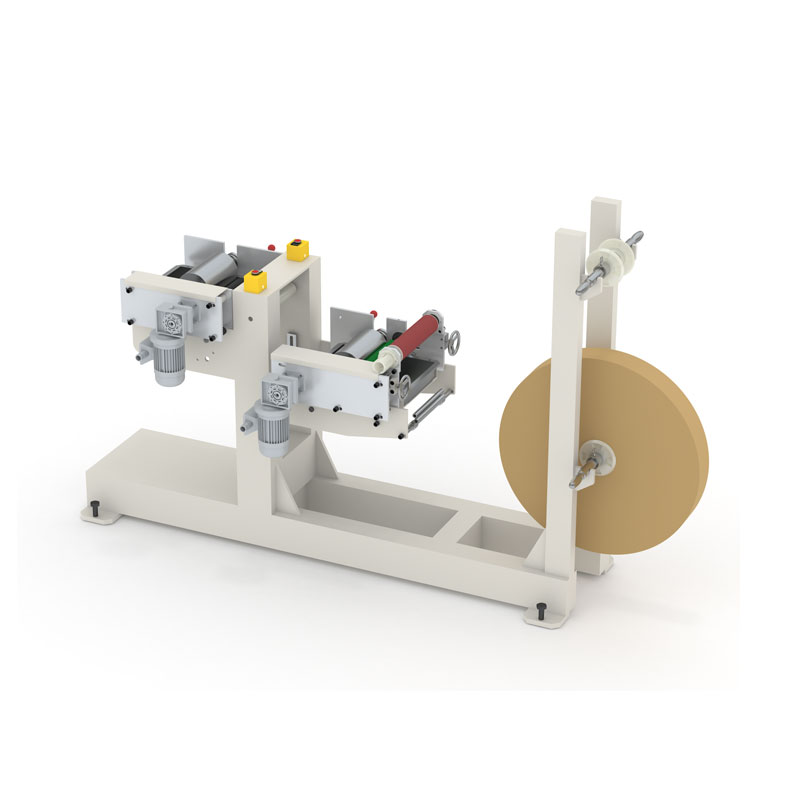

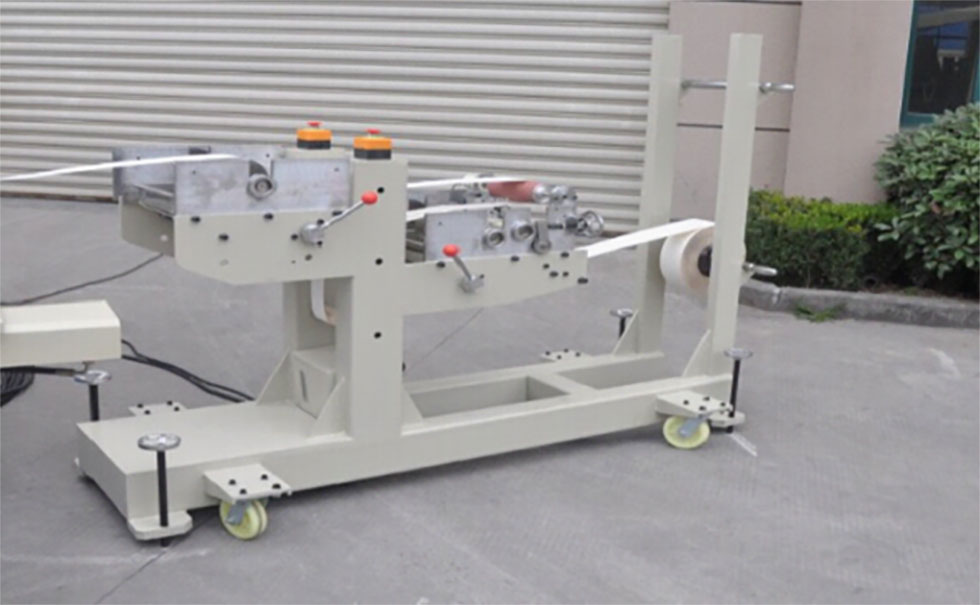

다기능 하단 종이 수유 시스템

자동 종이 트레이 공급 장치, 롤러 타입 단일 접착 모듈, 윤활유 롤링 시스템 및 인코더 기반 용지 테이프 길이 및 속도 감지 모듈을 포함한 여러 주요 구성 요소를 통합하여 용지 제공, 접착 및 모니터링의 통합 제어를 달성합니다.

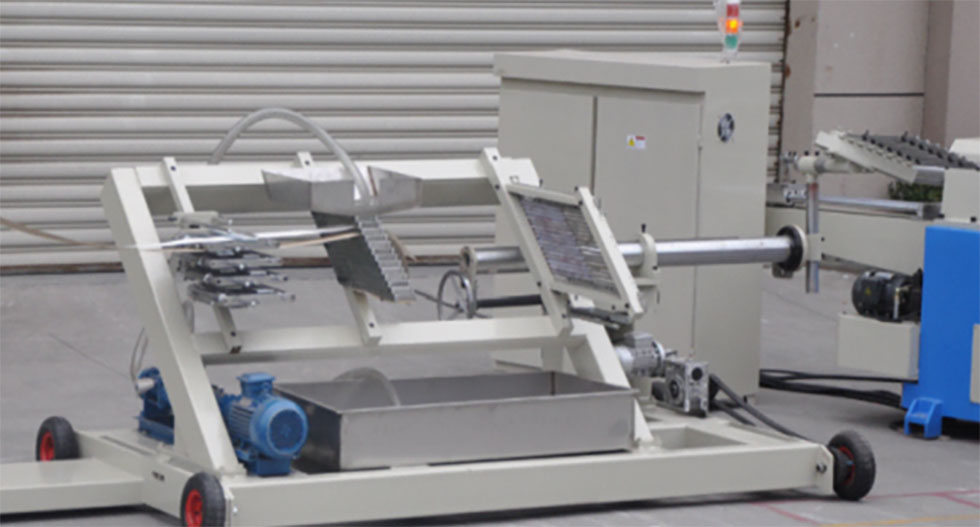

표준 구성 16 계층 폭포 접착제 랙 : (기타 접착제 장치는 선택 사항입니다)
특징 : 전체 접착제 랙은 높이가 낮고 작동하기 쉽습니다. 순환 접착제를위한 3kW 스크류 접착제 펌프와 접착제를 긁어 내기 위해 폴리 우레탄 호스를 사용합니다.

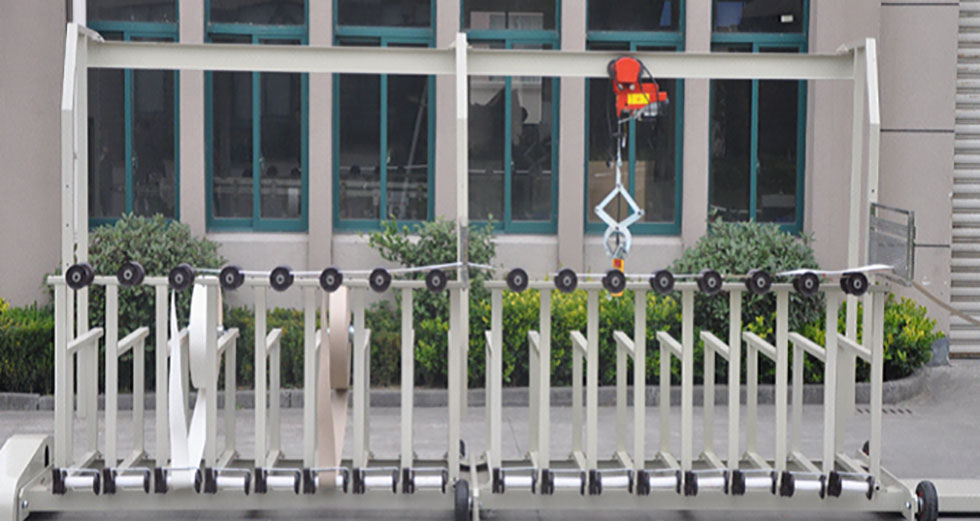

표준 구성 16 계층 90도 적분 용지 트레이 :
특징 : 종이 트레이는 전기 크레인으로로드되며 종이 트레이는 작동하기 쉽습니다.
동력 종이 트레이 각도 조정 장치.
최대 용지 트레이 직경은 1500mm (1500mm 이상의 사용자 정의 가능)입니다.
