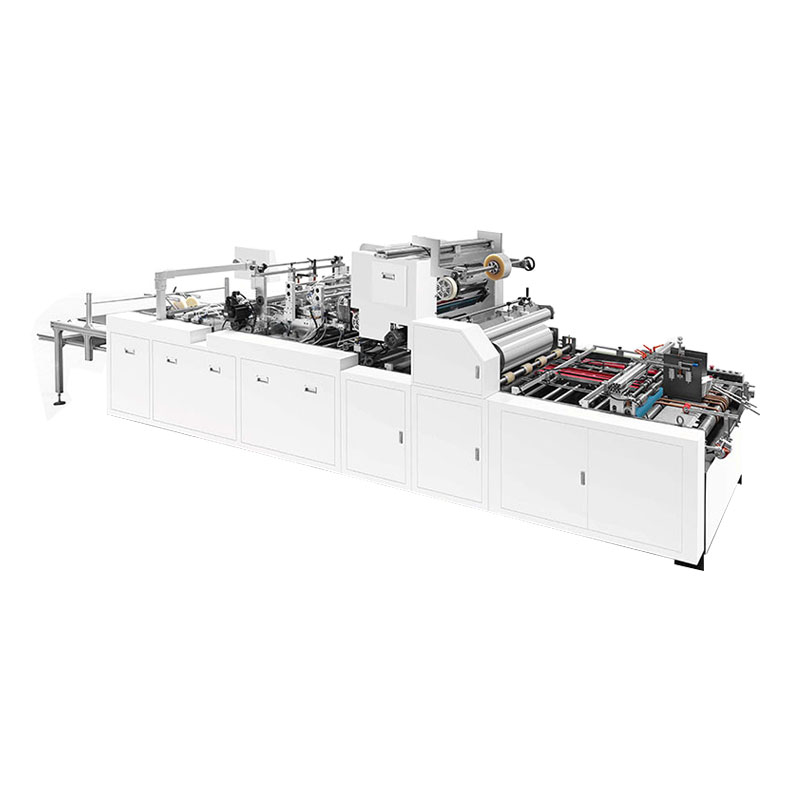

펀칭 및 주름 창 패치 머신은 주류 상자, 선물 상자, 화장품 상자, 장난감 상자 등의 창을 패치하는 데 널리 사용됩니다. 코너 윈도우에 특별한 펀칭 및 주름 기능이 있습니다. 코너 창을 패치하는 데 가장 적합한 기계입니다.
이 기계는 골판지 및 골판지 용지에 사용할 수 있습니다. 종이 파일을 단일 시트로 분리하기 위해 논스톱 종이 공급의 바닥 용지 추출 방법을 채택합니다. 밀고 포지셔닝 후 유연한 플레이트 모듈 인쇄 접착제, 안정적이고 정확한 필름 절단 및 수평 나이프 절단. 조직 상자, 선물 상자, 장난감 상자, 셔츠 박스, 우유 상자 등의 필름 라미네이팅 기능을 알고 있습니다.
| 모델 | TC-650A | TC-880A | TC-1080A |
| 종이 무게 | 200-1000 g/m² | 200-1000 g/m² | 200-1000 g/m² |
| 시간당 용량 | 7000 | 7000 | 7000 |
| 종이의 크기 범위 | Min.150 (l) x 170 (w) mm | Min.150 (l) x 170 (w) mm | Min.150 (l) x 170 (w) mm |
| 최대 560 (l) x 650 (w) mm | 최대 650 (l) x 880 (w) mm | 최대 650 (l) x 1080 (w) mm | |
| 창의 크기 범위 | 최소 70 (l) x 30 (w) mm | 최소 70 (l) x 30 (w) mm | 최소 70 (l) x 30 (w) mm |
| 정확성 | 최대 300 (l) x 300 (w) mm | 최대 350 (l) x 400 (w) mm | 최대 350 (l) x 500 (w) mm |
| ± 0.5mm | ± 0.5mm | ± 0.5mm | |
| 필름 두께 | 0.1-0.4mm | 0.1-0.4mm | 0.1-0.4mm |
| 기계 전원 | 7kw | 8.5kW | 10kW |
| 기계 무게 | 3000kg | 3500kg | 3800kg |
| 기계 크기 | 6800 (l) x1400 (w) x1850 (h) mm | 6800 (l) x1600 (w) x1850 (h) mm | 6800 (l) x1700 (w) x1850 (h) mm |
펀칭 및 주름 창 패치 머신은 조직 상자, 화장품 상자, 선물 상자, 의류 상자, 장난감 상자 및 기타 창 상자의 자동 필름 라미네이션에 적합합니다. 골판지 종이 및 특수 모양의 상자에도 적용됩니다.
1) 종이 피더는 서보 모터로 제어되며 벨트는 폴란드 출신입니다. 무관심 사료 용지, 겹치는 종이 또는 누락 된 종이.

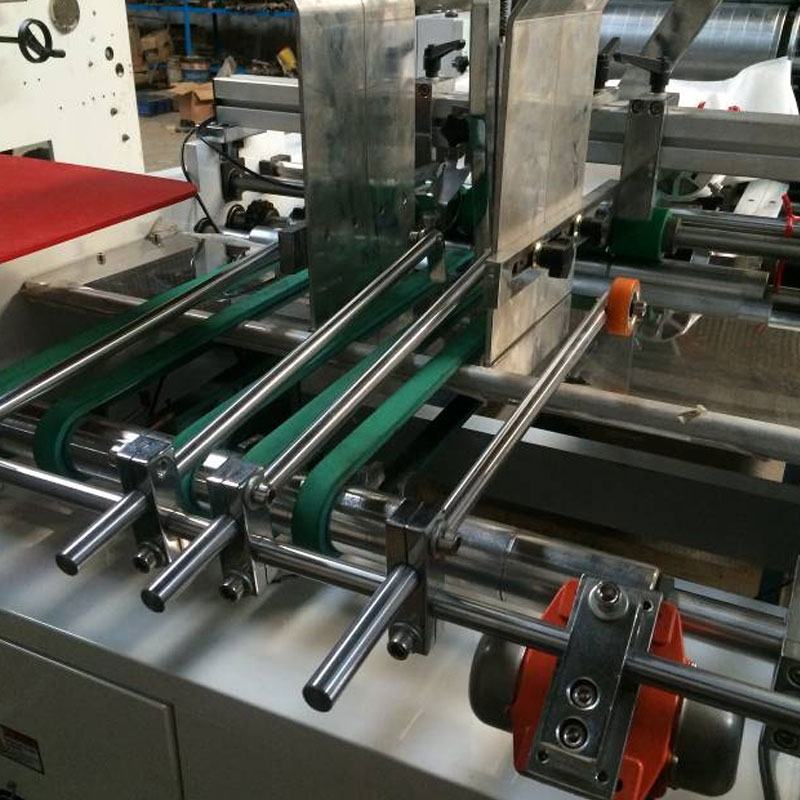

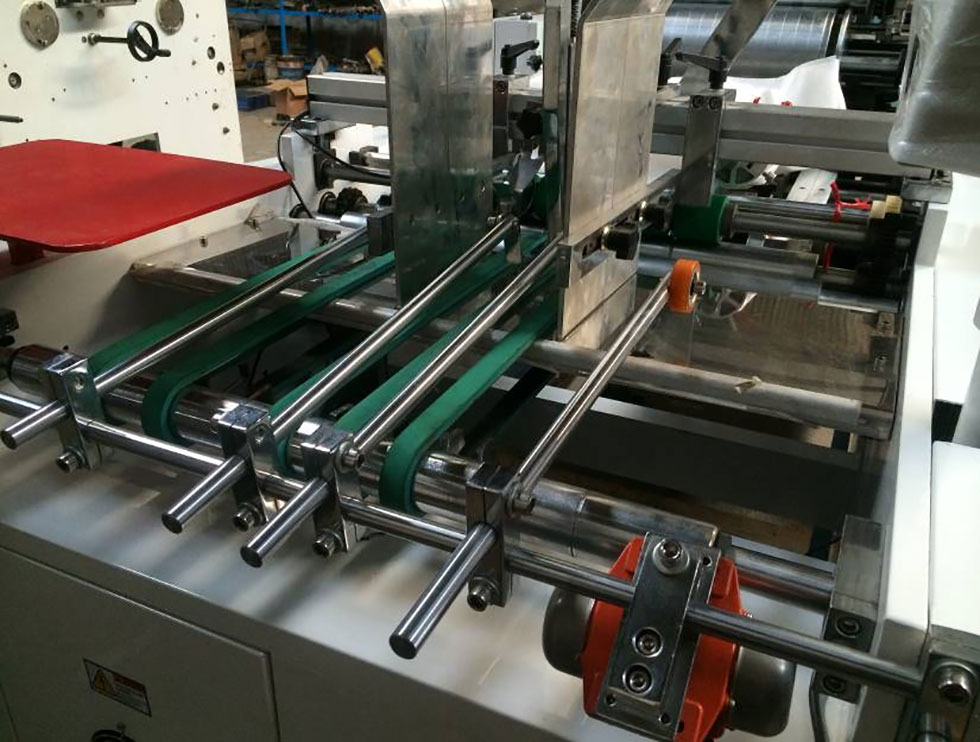

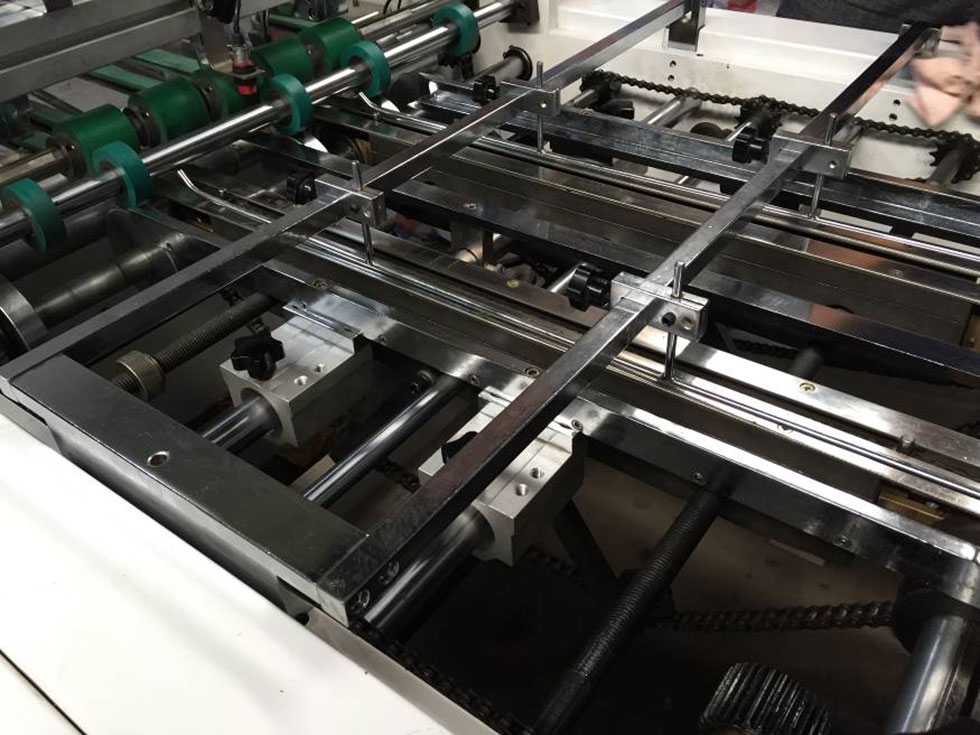

2) 종이 이동 시스템은 푸시 체인과 공기 흡입 벨트를 채택합니다. 그들은 포지셔닝 기능을 가지고 있으며, 종이가 동시에 같은 장소에 오는지 확인합니다.
3) 접착제 부품 Flexo 인쇄 기술을 채택합니다. 우리는 정지없이 종이의 접착제 장소를 조정할 수 있습니다. 종이가 없으면 접착제 잎이 공기 빨기 벨트에 잎이 나오는 경우 접착제 부품이 위로 올라갑니다.

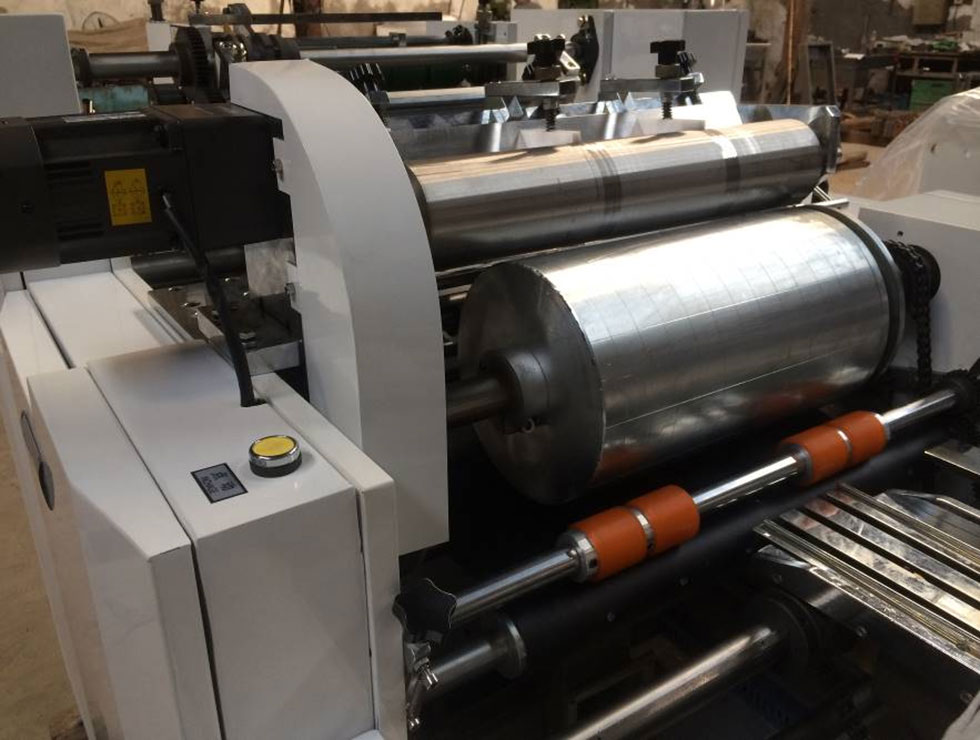

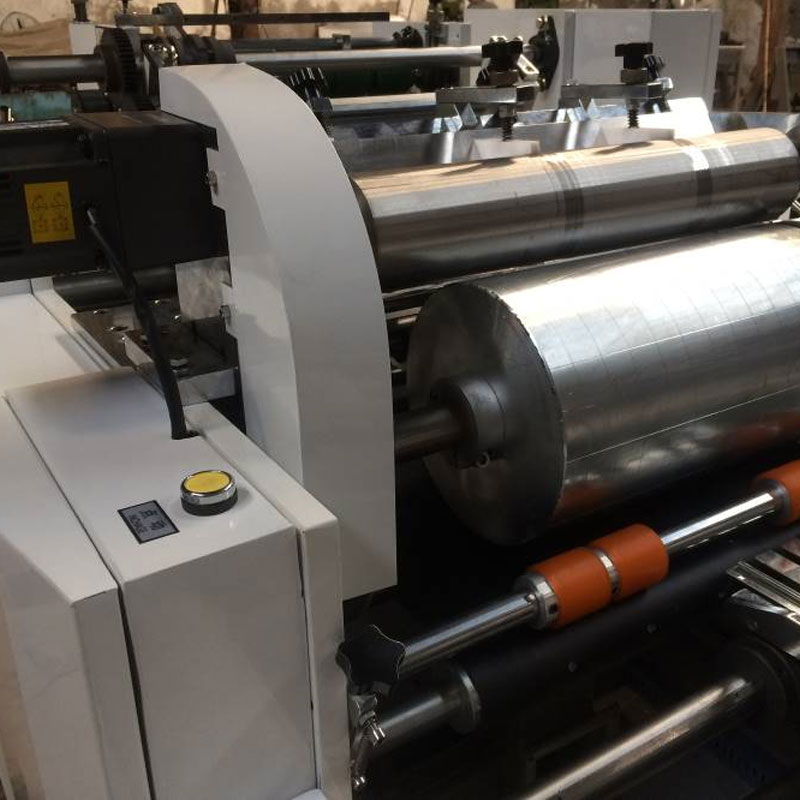

4) 필름 절단 부품 특허 기술과 디자인을 채택하십시오. 필름 길이는 PLC의 서보 모터에 의해 제어됩니다. 종이 장소는 실린더로 제어됩니다. 이 디자인 세트로 인해 정확도는 ± 0.5mm입니다.
1. 필름 가열 시스템
2. 레지스터 카메라 센서 기능을 인쇄하십시오
3. 패치 이중 창 (티슈 박스)
| 상표 | 이름 | 모델 | 수량 | 원래의 |
| 오론 | plc | CP1E-N30S1DT-D | 1 | 일본 |
| 킨코 | 터치 스크린 | MT4414T-V000-K | 1 | 중국 |
| 오론 | 인코더 | OMS에 의한 E6B2-CWZ6C 1000P/R 2M | 1 | 일본 |
| 오론 | 배터리 | CP1W-BAT01 | 1 | 일본 |
| 오론 | 근접 스위치 | E2B-M12KN05-WZ-C1 2M OMS | 1 | 일본 |
| Zhonchen | 인버터 | Z2400-3R7G | 1 | 중국 |
| Zhonchen | 인버터 | Z2200-0R75G | 1 | 중국 |
| Yaskawa | 서보 드라이버 | SGD7S-5R5A00A | 2 | 일본 |
| Yaskawa | 서보 모터 | SGM7J-08AFC6 | 2 | 일본 |
| invt | 서보 드라이버 | SV-DB100-0R4-2-1R | 1 | 중국 |
| invt | 서보 모터 | SV-ML06-0R4G-2-1A0 | 1 | 중국 |
| Zhongda | 속도 감소기 | 60plf8k | 1 | 중국 |
| Zhongda | 속도 감소기 | 80plf5k | 1 | 중국 |
| 오론 | 광전 센서 | OMC에 의한 E3Z-D61 2M | 1 | 일본 |
| 오론 | 감지기 | OMS에 의한 E3FA-DN11 2M | 3 | 일본 |
| 이튼 | 회로 차단기 | PL9-C40/3 | 1 | 미국 |
| 이튼 | 회로 차단기 | E6-25 / 2/100 | 1 | 미국 |
| 이튼 | 회로 차단기 | E6-16 / 1/100 | 1 | 미국 |
| 오론 | 전기 릴레이 | OMZ/C에 의한 My2N-GS DC24 | 7 | 일본 |
| 오론 | 스위치 | S8FS-C10024 | 1 | 일본 |
