자동 엠보싱 라미네이팅 머신

자동 엠보싱 라미네이팅 머신은 사진 인쇄 산업에서 가장 큰 고통 지점을 효과적으로 해결했습니다. 환경 보호 요구 사항을 충족 할 수 없습니다. 녹색과 환경 친화적 인 비즈니스가 녹색이고 지속 가능한 개발을 달성하도록 도와줍니다! 혁신적인 4 롤러 엠보싱 메커니즘, 여러 텍스처의 1 버튼 스위칭, 효율성을 향상시킵니다.

기술 매개 변수

특징

YFMA-590/760Y 자동 엠보싱 라미네이팅 머신은 수년간 New Star의 고전적인 제품입니다. 시장의 작은 크기 및 작은 배치 문제, 특히 태그, 이미지, 디지털 인쇄, 상업용 인쇄, 서적, 자체 접착제 라미네이팅을 위해 특별히 설계된 새로운 자동 모델입니다. 절묘한 종이 표면을 향상시키고 더 큰 값을 반영하기 위해 자동 프레스 시스템이 장착되어 있습니다.

1 : 빠르고 안정적인 작동을 보장하기 위해 고속 오프셋 피더

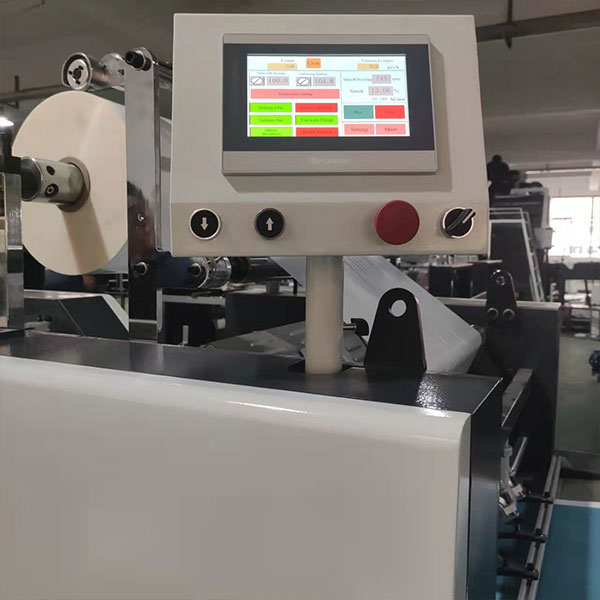

2 : 높은 수준의 지능으로, 전체 기계는 PLC와 Man-Machine에 의해 제어되며, 각 부분은 주파수 동기화 및 서보 연결되어 속도 동기화를 보장하고 한 사람이 쉽게 작동 할 수 있습니다.
3 : 고속, 고효율 및 간단한 작동
4 : 한 기계에서 라미네이팅 및 엠보싱

기계 구조

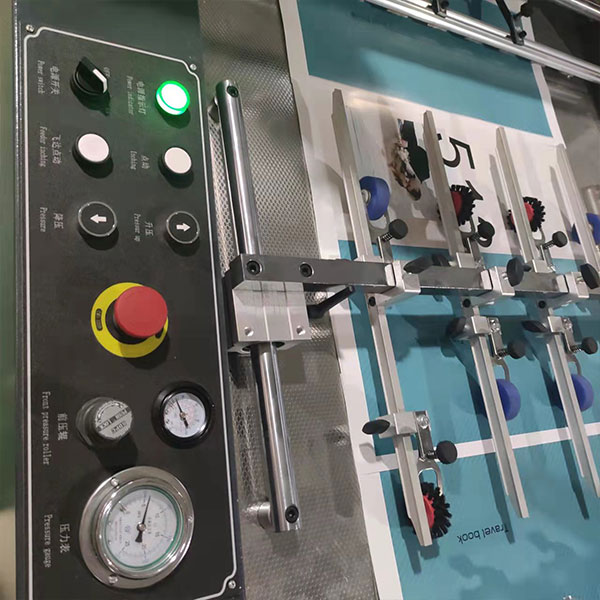

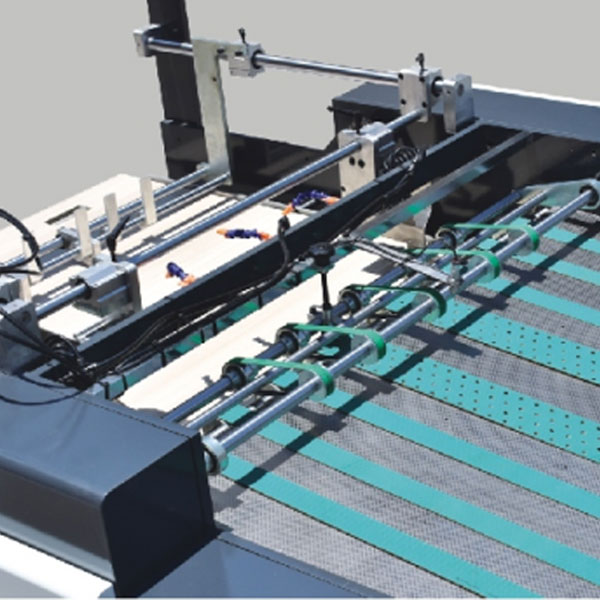

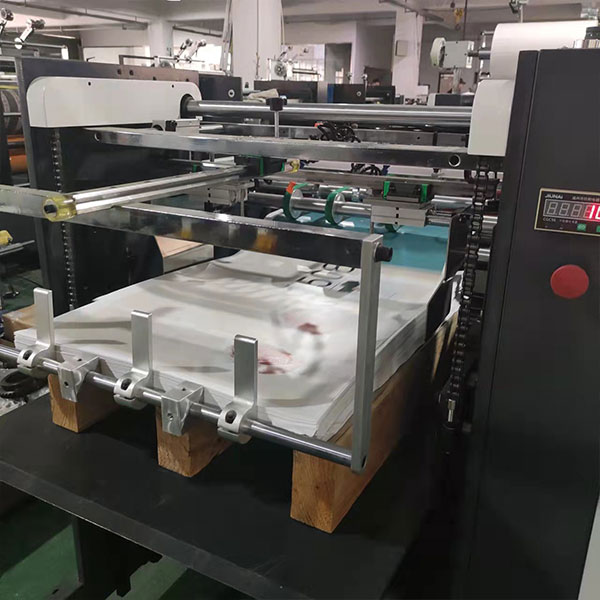

1. 자동 종이 공급 시스템.

종이 피더는 라미네이팅 머신의 중요한 부분입니다. 용지 피더의 기능은 용지를 자동으로, 정확하게, 꾸준하고 주기적으로 하나씩 분리하고,이를 일반 포지셔닝 위치로 지속적으로 보내는 것입니다.

이 기계의 종이 공급 방법은 연속 용지 공급이며, 높은 수준의 자동화, 소형 구조, 우수한 성능, 편리한 작동, 정확한 용지 공급 및 높은 정밀도의 장점이 있습니다. 종이 공급 장치의 주요 구성 요소에는 종이 공급 교량, 종이 공급 헤드, 스태킹 테이블, 리프팅 시스템 및 변속기 시스템이 포함됩니다.

(1) 오일이없는 진공 펌프 공기 흡입 시스템을 채택하십시오.
(2) 빠르고 안정적인 작동을 보장하기 위해 고속 오프셋 피더
(3) 종이 전달을위한 스테핑 주파수 변환 속도 조정
(4) 생산 라인의 용지 전달 테이블은 진공 흡입에 의해 배치되고 전달되어 매끄럽고 깔끔하며 안정적인 운송을 보장합니다.
(5) 종이 공급 테이블에는 상부 및 하단 보호 장치가 장착되어 있습니다. 매뉴얼 빠른 리프팅;
(6) 종이 공급 테이블에는 자동 보충 용지 공급 시스템이 있습니다.
(7) 서보 기술, PLC 제어 및 인간-컴퓨터 상호 작용 시스템 중앙 집중식 제어. 종이 스태킹 오차 ± 2mm;
(8) 프론트 게이지 및 측면 레이 위치 위치 시스템.

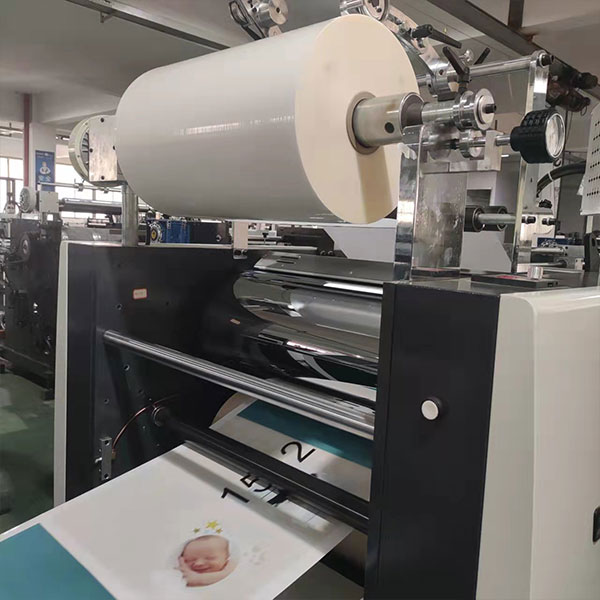

2. 메인 호스트

(1) 전체 기계는 고정밀 동기 벨트와 일부 수입 체인 변속기를 채택합니다.
(2) 전자기 가변 전력 가열 시스템과 일치하는 320mm 복합 가열 롤러;
(3) 300mm 수입 실리콘 압력 롤러, 온도가 우수하고 압력 저항성 및 비 스틱 성능을 갖는다.
(4) 전자기 가열
(5) 필름 직선 롤러
(6) 외부 온도 미터
(7) 자동 유압 압력
(8) 시스템 부족 및 파손 시스템
(9) 항 -Debris 자석 안전 장치, 철 롤러를 보호하십시오.

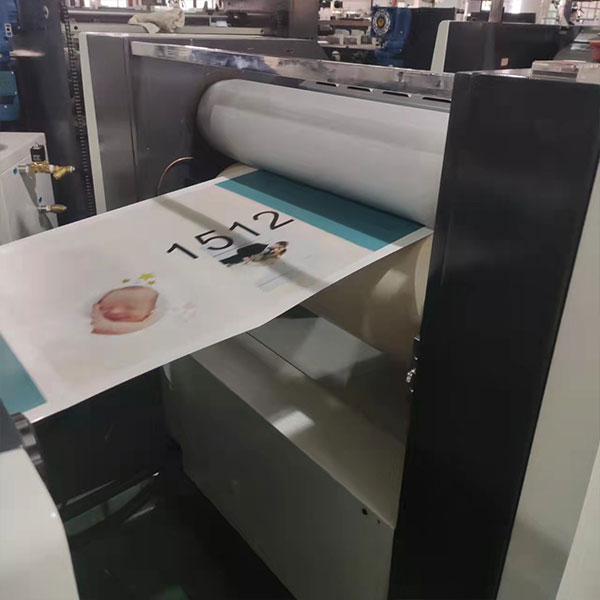

3. 예측 시스템

(1) 실크와 스크럽 또는 맞춤형 패턴을 선택할 수 있습니다
(2) 사전 해방은 효과를 더 좋게 만듭니다
(3) 냉압 성형, 더 많은 3D 특성

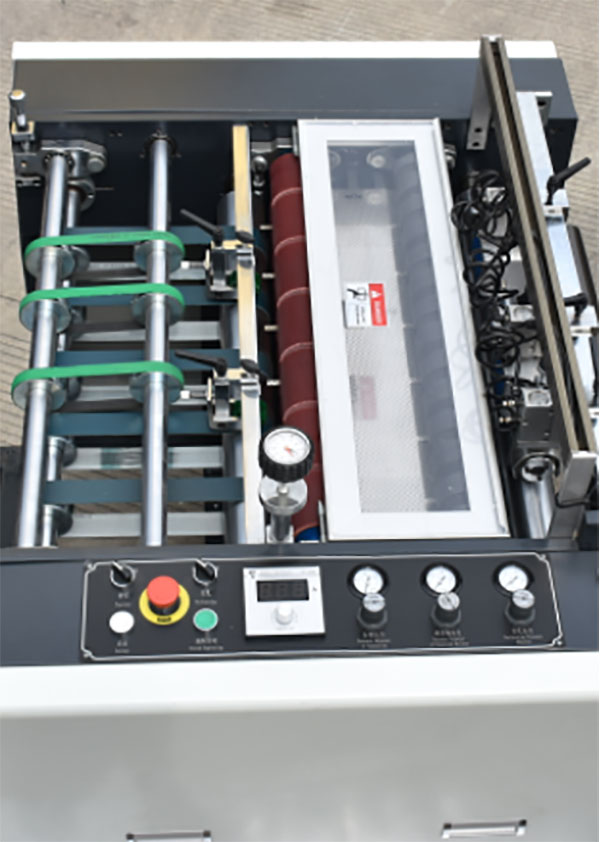

4. 분리 시스템

(1) 후면 천공 시스템
(2) 곡선 방지 시스템
(3) 공압 천공 절단 시스템
(4) 분리 롤러의 슬롯
(5) 정확한 공압 파괴를 실현하기 위해 전체 기계의 중앙 집중식 제어 시스템을 채택합니다.
(6) 자기 분말 클러치 제어

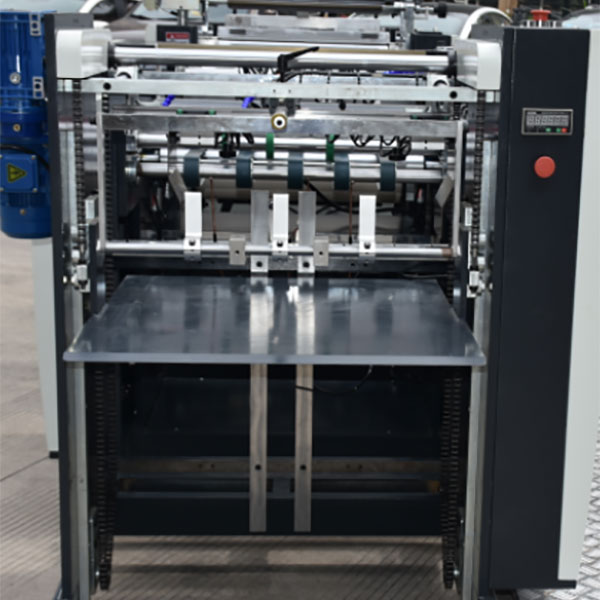

5. 해상 종이 스태커

(1) 종이를 안정적으로 유지하기위한 얇은 종이 골판지 종이 전달 시스템, 진공 흡입 용지 안정화 장치;
(2) 수신 테이블의 수동 빠른 리프팅
(3) 수신 테이블의 상한 및 하한 보호 장치;
(4) 배달 테이블의 자동 하강 장치 및 배송 제한에 대한 종이 정지 및 경보 시스템;
(5) 자동 종이 누적 계산;
(6) 고속 공압 광전자 테이킹 시스템이 채택되고 종이는 정확하고 깔끔하게 취해진다.

더 많은 사진

주요 구성 요소
